کاسه نمد

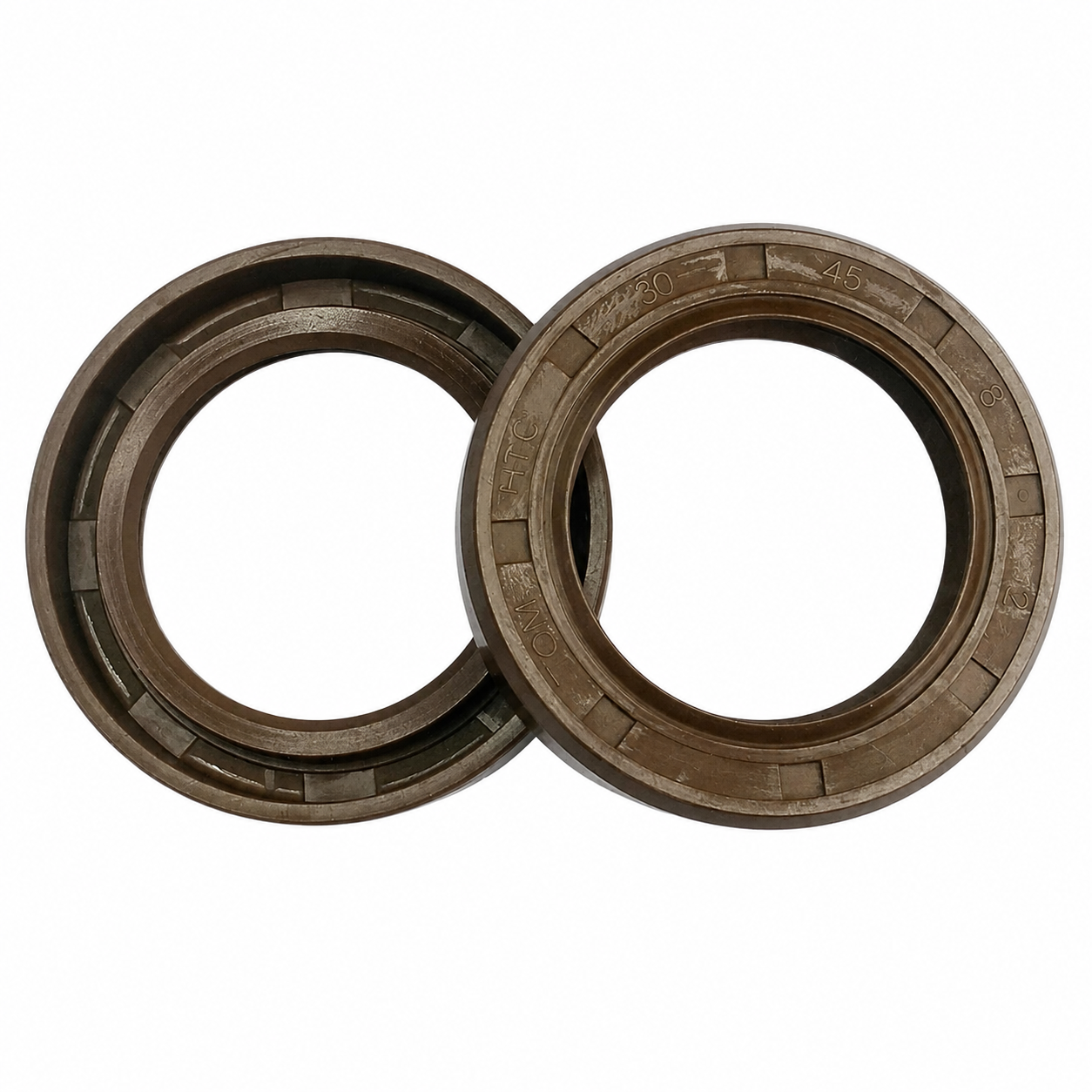

کاسه نمد (Seal) با نام‌های مختلفی مانند Oil Seal و Shaft Seal در زبان انگلیسی شناخته می‌شود. این قطعه، جلوگیری از نشتی روان‌کننده‌هایی مانند روغن از تجهیزات دارای شفت دوار، رفت و برگشتی یا نوسانی را فراهم می‌کند. از جمله دلایل مهم استفاده وسیع از این قطعه در تجهیزات مکانیکی، نصب آسان، قیمت مقرون به صرفه و کارایی بالا می‌باشد.

قطعات تشکیل‌دهنده ساختمان Oil Seal عبارتند از: عنصر آب‌بندی که از نشت سیال بین شفت و محفظه فلزی Oil Seal جلوگیری می‌کند، محفظه فلزی که وظیفه حفظ پایداری عنصر آب‌بندی را بر عهده دارد، و فنر که برای حفظ پایداری عنصر آب‌بندی در محفظه، در پشت آن فشار ثابت ایجاد می‌کند.

تاریخچه کاسه نمد

برای حل چالش‌های آب‌بندی در دستگاه‌های متحرک، مهندسان برای قرن‌ها به دنبال راه‌حل‌های مناسب بودند. در گذشته، زمانی که مهاجران به سمت غرب حرکت می‌کردند.

سیستم‌های آب‌بندی برای حفظ چرخ‌های ارابه‌ها به مدت طولانی نیاز بود. از جمله راه‌حل‌های اولیه آب‌بندی، استفاده از نوارهای چرمی و نمدی بود که می‌توانست چربی حیوانات را در اکسل‌های چرخ بهبود دهد. با ظهور انقلاب صنعتی و تولید موتورهای درون‌سوز و جعبه‌دنده‌ها، نیاز به قطعات بهتری برای آب‌بندی پیش آمد.

دیگر اطلاعات در خصوص تاریخچه کاسه نمد

در دهه‌های پایانی قرن بیستم، با استفاده از چرم مقاوم در برابر روغن و یک محفظه فلزی، Oil Seal جدیدی طراحی و ساخته شد. پس از جنگ جهانی دوم، توسعه Oil Seal بهبود یافت و لاستیک‌های مصنوعی جایگزین چرم شدند. در دهه‌ی ۱۹۶۰، الاستومرهایی با مقاومت دمایی بالا تولید شدند که از جمله موادی مانند سیلیکون، پلی‌اکریلات و فلوئوروکربن‌ها استفاده می‌شد.

نحوه عملکرد کاسه نمد چگونه است؟

روش عملکرد Oil Seal بسیار ساده است، لبه این قطعه بر روی بخش دوار – به طور معمول شفت – قرار می‌گیرد و جداره (قطر بیرونی) در محفظه نگهدارنده به صورت فشرده چفت می‌شود و به این ترتیب، این قطعه در مکان خود قرار می‌گیرد. برای جلوگیری از حرارت زیاد، لبه‌های Oil Seal باید روغن‌کاری شود.

بهترین روش برای توضیح عملکرد این قطعه، استفاده از عمل پمپ کردن در نقطه تماس لبه و سطح شفت است که از نشتی جلوگیری می‌کند. در ادامه ناگفته نماند که جهت پمپ کردن، دقیقا نسبت مستقیمی با جهت پروفایل فشاری دارد که به همین خاطر توسط طراحی هندسی لبه کنترل می‌شود و در نتیجه گرادیان فشاری بزرگ‌تری در بخش روغنی لبه ایجاد می‌کند.

دیگر اطلاعات در خصوص عملکرد Oil Seal

البته این گرادیان فشاری تنها یک جنبه از نحوه عملکرد Oil Seal به شمار می‌آید. جنبه دوم، وجود لایه‌ای از یک فیلم روغنی بین لبه این قطعه و سطح شفت است. جنبه سوم به تشکیل ناهمواری‌ها بر روی لبه Oil Seal اختصاص دارد. ناگفته نماند که این ناهمواری‌ها به گونه‌ای قرار می‌گیرند که دقیقا سیال به طرف بخش روغنی پمپ می شود.

اهمیت استفاده از کاسه نمد

هر یک از تجهیزات مکانیکی به یک شفت نیاز دارد که نیازمند روان کننده‌ای مانند روغن است. حرکت شفت می‌تواند باعث ایجاد اصطکاک بالایی در تجهیزات مکانیکی شود و احتمال آسیب رسیدن به آن‌ها را افزایش دهد. حضور روغن نه تنها می‌تواند از ایجاد اصطکاک بین قطعات جلوگیری کند، بلکه می‌تواند دمای کار تجهیزات مکانیکی را نیز کنترل کند.

اصلی‌ترین نقش Oil Seal در جلوگیری از نشت روغن از محدوده‌ای است که باید محافظت شود. در کنار این موارد، این قطعه دو مزیت مهم دیگر نیز دارد؛ به عنوان مثال، جلوگیری از افزایش فشار روغن در اطراف شفت و مانع شدن از ورود آلاینده‌ها و مواد خارجی به داخل روغن.

قطعات تشکیل دهنده کاسه نمد

Oil Seal در ابعاد و اشکال مختلفی طراحی می شود که بسته به نیاز های مختلف خودرو شکل و ابعاد آن تعیین می گردد. اما این قطعه از قطعات ثابتی تشکیل شده که عبارتند از: فنر، این قطعه در فاصله ی بین نمد و واشر قرار می گیرد. فنر Oil Seal معمولا فلزی است.

این قطعه جهت ایجاد خاصیت ارتجاعی در این قطعه به ‌کار می‌ رود تا کمک کند در محل مورد نظر کاملا جا بیفتد و وظیفه ی درزگیری خود را به‌ خوبی انجام دهد. فنر Oil Seal کمک می کند تا این قطعه در سر جای خود محکم بماند و با حرکت های خودرو از جای خود تکان نخورد.

دیگر اطلاعات در خصوص قطعات تشکیل دهنده کاسه نمد

در ادامه باید گفت نوع فلزی که برای این فنر استفاده می‌شود، بستگی به محل استفاده‌ آن دارد و ممکن است متفاوت باشد. نمد، در درجات حرارت و فشار مختلف، به کاربردهای مختلفی تحمل می‌کند و جنس آن نیز از موادی مثل لاستیک فشرده، چرم، سیلیکون یا تفلون ساخته می‌شود. نمد دارای سه بخش است که شامل مرز آب‌بند، لبه آب‌بند و لبه گردگیر می‌شود.

واشر، این قسمت در لبه داخلی Oil Seal قرار می‌گیرد و جنس آن از لاستیک مقاوم است. واشر به چسبندگی کامل قطعه بر دیواره شفت یا بلبرینگ کمک می‌کند و از ایجاد اصطکاک جلوگیری می‌کند.

خرید کاسه نمد از مجموعه صنعتی تاوربلبرینگ

با توجه به اهمیت Oil Seal در جلوگیری از نشتی سیالات و حفظ عملکرد صحیح تجهیزات دارای شفت دوار، انتخاب و خرید این قطعه از مجموعه صنعتی تاوربلبرینگ بسیار حیاتی است. مجموعه صنعتی تاوربلبرینگ با سابقه‌ای برجسته در ارائه محصولات با کیفیت و قابل اعتماد در زمینه قطعات صنعتی شناخته می‌شود.

این مجموعه قادر به ارائه این قطعه با کیفیت بالا، مقاوم در برابر فشار و دما، و با عمر مفید طولانی است. همچنین، از طریق مشاوره فنی و ارائه راهکارهای بهینه برای نیازهای خاص مشتریان، تاوربلبرینگ به عنوان یک شریک قابل اعتماد در انتخاب و خرید Oil Seal به مشتریان خود خدمت می‌کند.

جمع‌بندی

در این مقاله سعی بر آن شد تا بررسی کاملی از کاسه ‌نمد داشته باشیم. همانطور که مطالعه کردید، Oil Seal یکی از قطعات حیاتی در تجهیزات دارای شفت دوار است که برای جلوگیری از نشتی سیالات از محفظه‌ها و اتصالات مورد استفاده قرار می‌گیرد. عملکرد این قطعه ساده به وسیله عمل پمپ کردن و وجود یک فیلم روغنی بین لبه این قطعه و سطح شفت انجام می‌شود.

انتخاب و خرید کاسه نمد از مجموعه‌های صنعتی معتبر مانند تاوربلبرینگ، با توجه به کیفیت بالا، مقاومت در برابر فشار و دما، و ارائه راهکارهای متنوع برای نیازهای مشتریان، می‌تواند به عملکرد بهینه تجهیزات کمک کند و از نظر اقتصادی نیز برای مشتریان سودمند باشد.
