بلبرینگ چیست؟

بلبرینگ یا یاتاقان ساچمه‌ای قطعه‌ای مکانیکی است که بین دو سطح متحرک قرار می‌گیرد تا اصطکاک را کم کند، بار را تحمل کند و چرخش را یکنواخت نگه دارد. به زبان ساده، کار بلبرینگ این است که حرکت لغزشی پُر اصطکاک را به حرکت غلتشی تبدیل کند. همین تبدیل کوچک، عمر ماشین، مصرف انرژی، دقت دور و صدای تجهیز را زیر و رو می‌کند.

در صنعت ایران، بلبرینگ را معمولاً با شماره فنی، برند، نوع آب‌بندی و لقی می‌شناسند؛ نه فقط با قطر داخلی. اگر فقط بگوییم «بلبرینگ ۶۲۰۵ می‌خواهم»، تازه اول ماجراست. باید مشخص شود بار شعاعی است یا محوری، دور موتور چاو است یا بالا، محیط گرد و غبار دارد یا رطوبت، و تعویض قطعه هر چند وقت یک‌بار ممکن است.

از دید مهندسی، بلبرینگ سه کار هم‌زمان انجام می‌دهد:

• کاهش اصطکاک بین شفت و محفظه
• تحمل بار شعاعی، محوری یا ترکیبی
• حفظ موقعیت دقیق شفت نسبت به پوسته

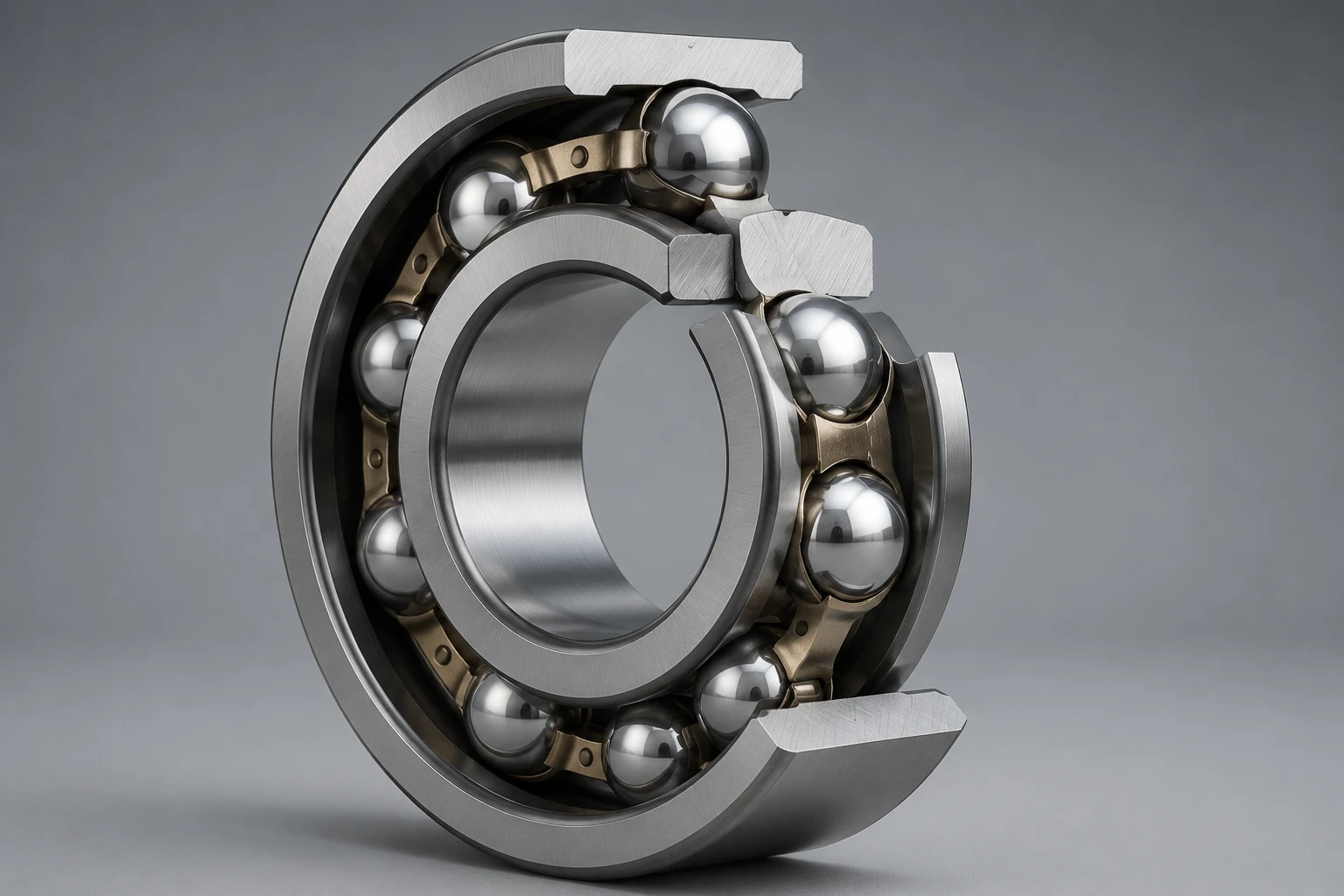

اجزای تشکیل‌دهنده بلبرینگ

ظاهر بلبرینگ ساده است، اما عملکردش به هماهنگی چند قطعه دقیق بستگی دارد. شناخت همین اجزا کمک می‌کند هنگام خرید، نصب یا بررسی خرابی، حدس نزنید و دقیق حرف بزنید.

رینگ داخلی

رینگ داخلی روی شفت می‌نشیند و همراه آن می‌چرخد. قطر داخلی، تلرانس شفت و روش جازدن، عمر بلبرینگ را از همین‌جا تعیین می‌کنند. جازدن با چکش روی رینگ اشتباه، یکی از رایج‌ترین دلایل خرابی زودهنگام در کارگاه‌هاست.

رینگ خارجی

رینگ خارجی داخل محفظه یا هوزینگ قرار می‌گیرد. اگر محفظه بیضی شده باشد، بلبرینگ نو هم خیلی زود داغ می‌شود یا صدا می‌دهد. پس قبل از تعویض قطعه، وضعیت نشیمنگاه را هم باید دید.

ساچمه یا المان غلتشی

ساچمه‌ها بار را بین دو رینگ منتقل می‌کنند. چون تماس ساچمه با شیار تقریباً نقطه‌ای است، بلبرینگ برای دور بالا و اصطکاک پایین عالی است؛ اما ظرفیت بار آن معمولاً از رولبرینگ کمتر است.

قفسه یا کیج

قفسه فاصله ساچمه‌ها را ثابت نگه می‌دارد تا به هم نکوبند و توزیع بار یکنواخت بماند. جنس قفسه ممکن است فولادی، برنجی یا پلیمری باشد. در دور بالا و دمای زیاد، جنس قفسه دیگر جزئیات لوکس نیست؛ بخشی از طراحی است.

آب‌بند و روانکار

بسیاری از بلبرینگ‌های صنعتی با شیلد فلزی (ZZ) یا کاسه‌نمد لاستیکی (2RS) عرضه می‌شوند. بلبرینگ آب‌بندی‌شده معمولاً از کارخانه گریس‌کاری شده و برای ورود گرد و خاک یا خروج روانکار حساس‌تر است. بلبرینگ باز هم برای سیستم‌هایی مناسب است که روانکاری دوره‌ای دارند.

بلبرینگ چطور کار می‌کند؟

وقتی شفت می‌چرخد، رینگ داخلی ساچمه‌ها را روی مسیر غلتشی به حرکت درمی‌آورد. هر ساچمه هم می‌چرخد و هم روی مدار خودش می‌گردد. نتیجه این است که به‌جای مالیده شدن دو سطح فلزی به هم، مجموعه‌ای از غلتش‌های کم‌اصطکاک شکل می‌گیرد.

دو مفهوم این وسط خیلی مهم‌اند:

• بار شعاعی: نیرویی که عمود بر محور شفت وارد می‌شود؛ مثل وزن روتور یا کشش تسمه.
• بار محوری: نیرویی که در راستای شفت وارد می‌شود؛ مثل نیروی پروانه پمپ یا کلاچ.

بلبرینگ شیار عمیق معمولاً بار شعاعی را خوب تحمل می‌کند و مقدار محدودی بار محوری را هم می‌پذیرد. اگر بار محوری غالب باشد، باید سراغ بلبرینگ تماس زاویه‌ای یا کف‌گرد رفت. این همان جایی است که خرید «هر بلبرینگی که هم‌سایز باشد» تجهیز را از پا می‌اندازد.

یک نکته ظریف دیگر هم وجود دارد: لقی داخلی. بلبرینگ با لقی C3 برای شرایطی است که انطباق پر، افزایش دما یا انبساط حرارتی مطرح باشد. استفاده از لقی معمولی در الکتروموتور گرم‌شونده، یا برعکس استفاده بی‌دلیل از C3 در سیستم دقیق، هر دو می‌توانند صدا، لرزش یا کاهش عمر بسازند.

انواع بلبرینگ صنعتی و کاربرد هرکدام

همه بلبرینگ‌ها یک شکل نیستند. انتخاب نوع درست، بیشتر از برند، عمر تجهیز را مشخص می‌کند. در ادامه پرکاربردترین خانواده‌ها را به زبان عملی می‌بینیم.

بلبرینگ شیار عمیق

پرمصرف‌ترین نوع در بازار ایران است. برای الکتروموتور، فن، پمپ سبک، لوازم خانگی صنعتی و گیربکس‌های عمومی استفاده می‌شود. سرعت خوب، اصطکاک کم و قیمت منطقی دارد. اگر بار عمدتاً شعاعی است و شرایط نصب استاندارد است، معمولاً همین خانواده اولین گزینه است.

بلبرینگ تماس زاویه‌ای

برای بار ترکیبی و به‌ویژه بار محوری در یک جهت طراحی شده است. در اسپیندل، پمپ‌های خاص و ماشین‌ابزار زیاد دیده می‌شود. اغلب به‌صورت جفت و با پیش‌بار مشخص نصب می‌شود. اگر یکی از جفت را عوض کنید و دیگری را نگه دارید، دقت مجموعه به‌هم می‌ریزد.

بلبرینگ کف‌گرد

وقتی نیرو تقریباً کامل در راستای محور است، بلبرینگ کف‌گرد وارد میدان می‌شود. جک‌ها، میزهای دوار و بعضی گیربکس‌های خاص از این خانواده‌اند. این قطعه را نباید با بلبرینگ شعاعی معمولی جایگزین کرد؛ هندسه تحمل بار کاملاً فرق دارد.

بلبرینگ خودتنظیم

اگر هم‌راستایی شفت و محفظه کامل نیست یا محور کمی خم می‌شود، بلبرینگ خودتنظیم کمک می‌کند ساچمه‌ها روی مسیر کروی رینگ خارجی خودشان را هماهنگ کنند. در شفت‌های بلند و نشیمنگاه‌های دو تکه کاربرد زیادی دارد.

بلبرینگ یک‌طرفه و آزادگرد

در سیستم‌هایی که باید گشتاور فقط در یک جهت منتقل شود، از بلبرینگ یا کلاچ یک‌طرفه استفاده می‌شود. این قطعه را نباید با بلبرینگ معمولی اشتباه گرفت؛ وظیفه اصلی‌اش جهت دادن به حرکت است، نه فقط کاهش اصطکاک.

تفاوت بلبرینگ و رولبرینگ چیست؟

سؤال کلاسیک انبار و تعمیرگاه همین است: بلبرینگ بگذاریم یا رولبرینگ؟ پاسخ کوتاه این است که به نوع تماس و نوع بار نگاه کنید، نه به عادت خرید قبلی.

اگر تجهیز شما الکتروموتور دور بالا با بار متعادل است، بلبرینگ انتخاب طبیعی‌تری است. اگر نوار نقاله معدن، رولیک سنگین یا گیربکس بار ضربه‌ای دارید، رولبرینگ معمولاً منطقی‌تر است. خیلی از ماشین‌ها هم هر دو را با هم دارند: یک سمت بلبرینگ برای موقعیت‌دهی، سمت دیگر رولبرینگ برای تحمل بار.

برای تأمین هر دو خانواده، بهتر است سراغ مجموعه‌ای بروید که موجودی صنعتی واقعی داشته باشد، نه فقط چند شماره پرمصرف ویترینی. صفحه تاور بیرینگ و بخش شبکه بلبرینگ ایران دقیقاً برای همین نوع تأمین فنی ساخته شده‌اند.

کاربرد بلبرینگ در صنعت

بلبرینگ را نباید فقط قطعه یدکی انبار دید. این قطعه در هر جایی هست که دوران، دقت و پیوستگی کار اهمیت دارد.

الکتروموتور و ژنراتور

در موتورهای سه‌فاز صنعتی، بلبرینگ دو نقش دارد: نگه داشتن روتور در فاصله هوایی درست و تحمل وزن و کشش سیستم انتقال. اگر بلبرینگ لقی بیش از حد بگیرد، روتور به استاتور نزدیک می‌شود، صدا بالا می‌رود و در نهایت سیم‌پیچ هم آسیب می‌بیند. پس خرابی بلبرینگ موتور، فقط خرابی یاتاقان نیست؛ شروع یک هزینه زنجیره‌ای است.

گیربکس و سیستم انتقال قدرت

در گیربکس، بلبرینگ موقعیت چرخ‌دنده‌ها را حفظ می‌کند. اگر پیش‌بار یا لقی درست نباشد، درگیری دنده‌ها عوض می‌شود، صدا سینوسی می‌شود و سطح دندانه پوسته‌پوسته می‌گردد. خیلی وقت‌ها دنده را عوض می‌کنند، در حالی که ریشه مشکل یاتاقان بوده است.

پمپ، فن و کمپرسور

این تجهیزات هم بار شعاعی دارند و هم بار محوری ناشی از سیال یا هوا. انتخاب بلبرینگ بدون دیدن منحنی بار پمپ، یعنی خرید روی شانس. دمای کارکرد، رطوبت و احتمال ورود آب هم این‌جا از خود شماره فنی مهم‌تر می‌شوند.

ماشین‌ابزار و خطوط تولید

در ماشین‌ابزار، دقت ابعادی قطعه کار به سفتی و دقت یاتاقان وابسته است. بلبرینگ تماس زاویه‌ای با پیش‌بار درست، لرزش ابزار را کم می‌کند و سطح ماشین‌کاری را بهتر می‌کند. این‌جا ارزان خریدن یعنی دورریز قطعه و افت تیراژ.

صنایع غذایی، دارویی و بسته‌بندی

در این خطوط، شستشو، بخار و استاندارد بهداشتی تعیین می‌کنند بلبرینگ باید استیل باشد، آب‌بندی خاص داشته باشد یا برای روانکار غذایی طراحی شده باشد. یک بلبرینگ معمولی کربنی ممکن است از نظر سایز درست باشد، اما از نظر محیط کاملاً غلط.

خودرو، حمل‌ونقل و تجهیزات سبک صنعتی

از دینام و کمپرسور کولر تا الکتروموتور درب و رولیک سبک، بلبرینگ همه‌جا هست. تفاوت این بخش با صنایع سنگین در این است که تعویض ممکن است ساده‌تر باشد، اما تکرار خرابی به‌خاطر انتخاب غلط آب‌بند یا گریس خیلی سریع هزینه خدمات را بالا می‌برد.

۸ اصل انتخاب بلبرینگ درست

اگر بخواهیم انتخاب بلبرینگ را از حالت «همین شماره را قبلاً خریده‌ایم» خارج کنیم، این هشت اصل کافی است تا بخش بزرگی از خریدهای اشتباه حذف شود.

1. بار واقعی را بنویسید، حدس نزنید. شعاعی، محوری یا ترکیبی؟ مقدار تقریبی و جهت نیرو باید مشخص باشد.
2. دور کاری را با دور اسمی قاطی نکنید. موتوری که روی پلاک ۱۴۵۰ دور است، با اینورتر و بار متغیر ممکن است شرایط حرارتی دیگری بسازد.
3. محیط را جدی بگیرید. گرد و خاک سیمان، رطوبت شستشو، بخار و ذرات فلزی، نوع آب‌بند را عوض می‌کنند.
4. لقی و انطباق را با هم ببینید. شفت پر و محفظه تنگ، بلبرینگ را از داخل پیش‌بار می‌کند.
5. روانکاری را از روز خرید مشخص کنید. گریس پایه لیتیوم برای همه شرایط کافی نیست.
6. برند و شماره فنی را کامل بخوانید. پسوندهایی مثل ZZ، 2RS، C3، NR و P5 معنای فنی دارند.
7. قابلیت تأمین مجدد را در نظر بگیرید. قطعه‌ای که امروز ارزان است و فردا پیدا نمی‌شود، برای خط تولید گران است.
8. نظر تعمیرکار و نقشه سازنده را با هم جمع کنید. تجربه میدان مهم است، اما جایگزین نقشه طراحی نیست.

نصب، روانکاری و نگهداری بلبرینگ

بهترین بلبرینگ دنیا را اگر بد نصب کنید، مثل قطعه ضعیف عمل می‌کند. نگهداری بلبرینگ بیشتر از معجزه، یعنی جلوگیری از سه چیز است: ضربه، آلودگی و روانکاری غلط.

نصب اصولی

• فشار را فقط به رینگی وارد کنید که انطباق پر دارد. برای جازدن روی شفت، نیرو باید به رینگ داخلی برسد.
• از لوله، بوش مناسب یا گرم‌کن القایی استفاده کنید. چکش مستقیم روی رینگ یعنی شروع میکروترک.
• شفت و محفظه را قبل از نصب اندازه‌گیری کنید. زنگ‌زدگی، بیضی شدن و جای خار کهنه را نباید نادیده گرفت.
• بلبرینگ را از بسته خارج کنید و روی میز خاکی غلت ندهید. یک براده کافی است مسیر غلتش را خراب کند.

روانکاری

روانکار باید فیلم جداکننده بین ساچمه و شیار بسازد. خیلی کم بودن گریس یعنی فلز روی فلز. خیلی زیاد بودنش یعنی افزایش دما و هم زدن بی‌فایده. برای بلبرینگ‌های آب‌بندی‌شده کارخانه‌ای، معمولاً نباید گریس اضافه کرد مگر سازنده گفته باشد.

دوره روانکاری را از روی دور، دما و آلودگی محیط بگذارید، نه از روی تقویم دیواری. موتوری که کنار خط سنگ‌زنی کار می‌کند با موتوری که در اتاق تمیز می‌چرخد، هیچ برنامه مشترکی ندارند.

نگهداری پیشگیرانه

صدای جدید، افزایش دما، لرزش و تغییر جریان موتور چهار هشدار رایجی هستند که نباید تا قفل شدن شفت صبر کنند. اگر برنامه CM دارید، آنالیز ارتعاش و دمای یاتاقان خیلی زودتر از باز کردن درپوش موتور حرف می‌زند.

عیب‌یابی رایج بلبرینگ

خرابی بلبرینگ معمولاً یک‌شبه نیست. اول نشانه می‌دهد، بعد هزینه می‌سازد. این جدول برای تشخیص اولیه روی میز کار مفید است.

چطور بلبرینگ صنعتی را از بازار عمومی جدا کنیم؟

بازار بلبرینگ شلوغ است و ظاهر قطعه‌ها شبیه هم. برای خرید صنعتی، این فیلترها را جدی بگیرید:

• شماره کامل روی رینگ با درخواست شما یکی باشد؛ نه تقریبی.
• وزن و کیفیت پرداخت سطح با نمونه اصلی هم‌خوان باشد.
• بسته‌بندی، لیزر مارکینگ و اسناد تأمین قابل پیگیری باشد.
• فروشنده بتواند کاربرد را بپرسد، نه فقط قیمت بدهد.

این‌جا تفاوت تأمین‌کننده عمومی و شبکه تخصصی مشخص می‌شود. مجموعه Tower Bearing روی تأمین بلبرینگ و رولبرینگ صنعتی کار می‌کند و از مسیر شبکه بلبرینگ ایران امکان رسیدن به موجودی گسترده‌تر و جایگزینی فنی را فراهم می‌کند.

پرسش‌های متداول

جمع‌بندی

بلبرینگ قطعه کوچکی است که سه کار بزرگ انجام می‌دهد: اصطکاک را کم می‌کند، بار را تحمل می‌کند و موقعیت شفت را حفظ می‌کند. شناخت اجزا، فرق خانواده‌ها، تفاوت با رولبرینگ و رعایت نصب و روانکاری، همان چیزهایی هستند که هزینه نگهداری را پایین می‌آورند.

اگر برای الکتروموتور، گیربکس، فن، پمپ یا خط تولید دنبال انتخاب دقیق هستید، از حدس سایزی عبور کنید و مشخصات فنی را کامل ببینید. برای استعلام و تأمین، towerbearing.com و صفحه شبکه بلبرینگ ایران نقطه شروع درست‌تری از خرید شتاب‌زده بازار هستند.
