یاتاقان فلنجی گرد UCFC 204 | مشخصات فنی و کاربرد | Tower Bearing
- کد فنی: UCFC 204
- قطر شفت: 20 mm
- جنس: فولاد (بلبرینگ) / چدن (بدنه)
- نوع نصب: فلنجی گرد
- نوع بار: شعاعی متوسط
تماس با کارشناس 09122042390
UCFC 204 Round Flange Bearing | یاتاقان فلنجی گرد UCFC 204
یاتاقان فلنجی گرد UCFC 204 با بدنه فلنج‌دار گرد طراحی شده که انعطاف بیشتری در زاویه و جهت نصب نسبت به مدل‌های فلنجی چهارگوش (مثل UCF) فراهم می‌کند. این ویژگی برای نصب روی سطوح غیرمسطح یا در فضاهای محدود مفید است.
این مدل با قطر شفت ۲۰ میلی‌متر، بدنه چدنی و بلبرینگ داخلی فولادی ساخته شده و در ماشین‌آلات و تجهیزات صنعتی متنوع، به‌ویژه جایی که محدودیت فضای نصب وجود دارد، کاربرد دارد.
مناسب برای تحمل بارهای شعاعی متوسط؛ حداکثر دور مجاز به شرایط کاری بستگی دارد.
| کد فنی | قطر شفت | جنس | نوع نصب | ظرفیت بار |
|---|---|---|---|---|
| UCFC 204 | 20 mm | فولاد / چدن | فلنجی گرد | شعاعی متوسط |

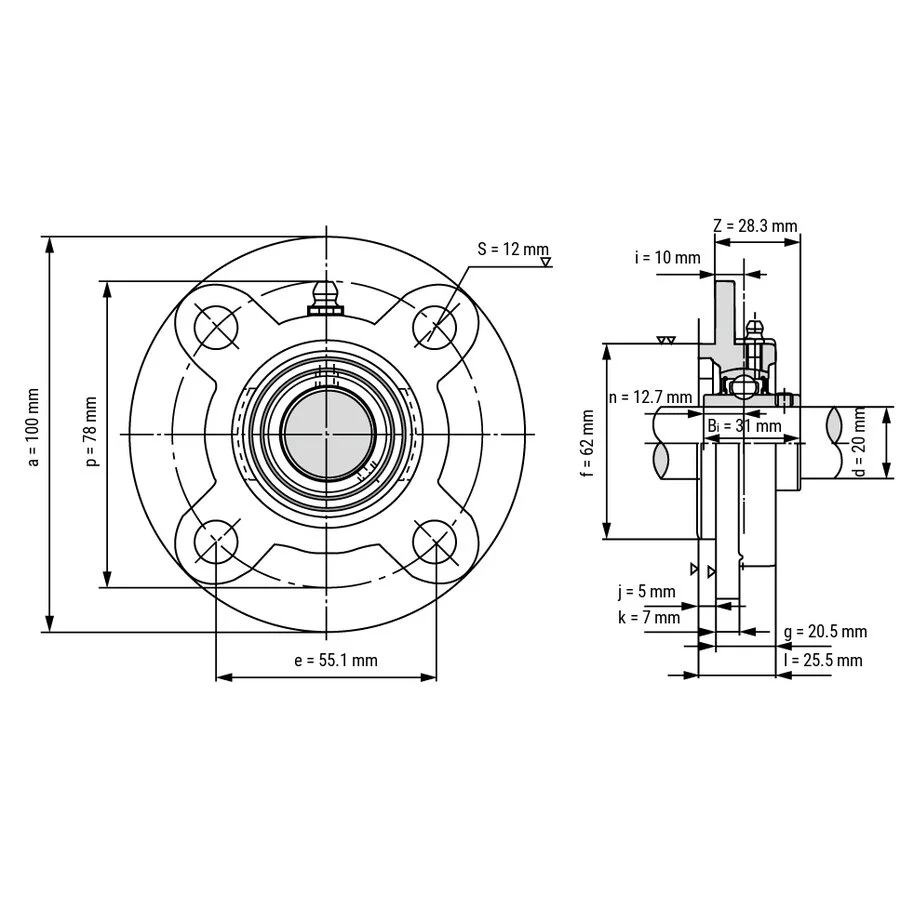

| پارامتر | مقدار |
|---|---|
| شناسه | B7267 |
| نوع | یاتاقان بلبرینگ |
| سری | UCFC2 |
| مدل یاتاقان | UCFC 204 |
| مدل بلبرینگ | UC 204 |
| مدل پایه | FC 204 |
| جنس پایه | چدن |
| جنس حلقه / حلقه‌ها | کروم فولاد |
| جنس ساچمه‌ها | کروم فولاد |
| جنس قفسه | ورق فولاد |
| قطر داخلی | 20 mm |
| طول کلی | 100 mm |
| فاصله جای پیچ | 55.1 mm |
| i | 10 mm |
| تعداد سوراخ‌های پایه | 4 عدد |
| پیچ شفت | M6 |
| حداکثر گشتاور سفت‌کردن پیچ | 5.5 N·m |
برای مشاهده‌ی سایر مدل‌ها و محصولات مرتبط، به دسته‌ی یاتاقان مراجعه کنید.
یاتاقان فلنجی گرد UCFC چه مزیتی دارد؟
بدنه گرد این مدل انعطاف بیشتری در زاویه و جهت نصب فراهم می‌کند و برای سطوح غیرمسطح یا فضاهای محدود مناسب‌تر است.
قطر شفت این مدل چقدر است؟
یاتاقان UCFC 204 برای شفت با قطر 20 میلی‌متر طراحی شده است.
این یاتاقان در چه شرایطی بهتر از مدل‌های فلنجی مربعی است؟
در مواردی که سطح نصب محدود یا غیرمسطح باشد، بدنه گرد UCFC امکان نصب راحت‌تری نسبت به مدل‌های چهارگوش فراهم می‌کند.
